Relais à contact sec Ajax

Marque : Ajax

UPC : 850042389195

# PIÈCE : Ajax Relay (9NA)

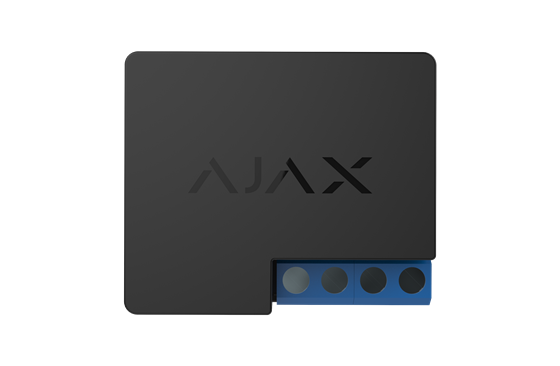

Nous vous présentons l'Ajax Relay : Ce dispositif joue un rôle polyvalent au sein du système de sécurité Ajax, offrant des fonctionnalités étendues pour l'intégration de dispositifs tiers. Avec sa connectivité sans fil et son design compact, l'Ajax Relay s'intègre parfaitement dans votre configuration existante. Que ce soit pour activer des appareils électriques, contrôler les systèmes d'accès ou gérer l'éclairage, l'Ajax Relay offre des options de contrôle fiables et sécurisées. Dites bonjour à une flexibilité et une fonctionnalité améliorées avec l'Ajax Relay.

INSTALLATION SANS EFFORT SUPPLÉMENTAIRE

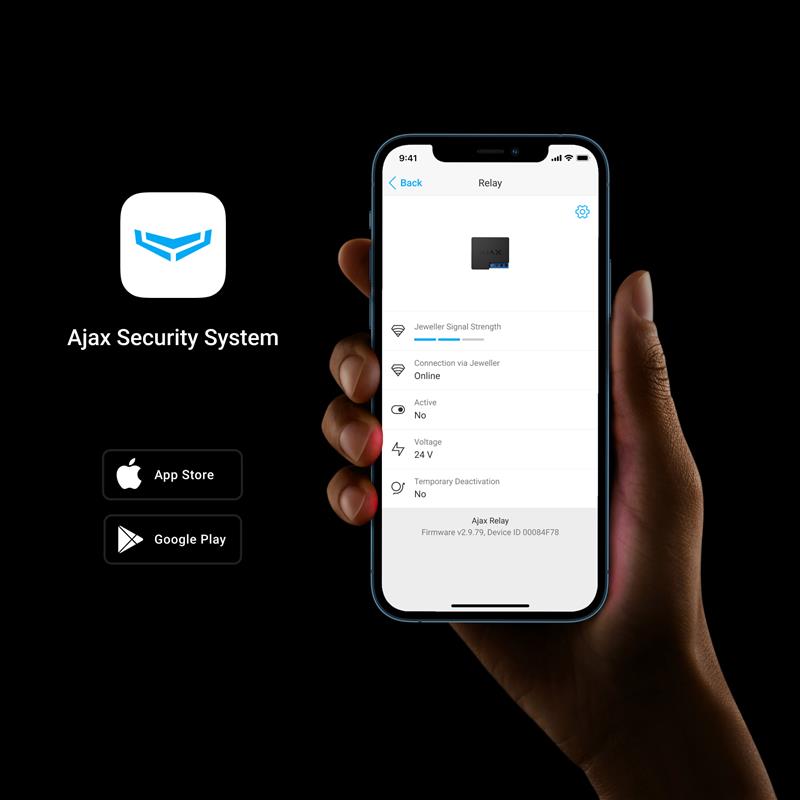

Il vous suffit de scanner un code QR avec l'application Ajax pour connecter Relay au concentrateur en moins d'une minute. Ce petit appareil (39x33x18 mm) se glisse facilement dans une boîte de jonction, un tableau électrique ou le boîtier d'une unité de commutation. De plus, l'antenne externe adaptable offre une connectivité fiable.

Classification Unité de relais à canal radio

Type de dispositif Sans fil

Méthode d'installation Dans tableau électrique, boîte de jonction

Élément d'actionnement Relais électromagnétique

Compatibilité Hubs: Hub Hybrid (4G), Hub Hybrid (2G), Hub 2 Plus Jeweller, Hub 2 (4G) Jeweller, Hub 2 (2G) Jeweller, Hub Jeweller; Répéteurs: ReX 2, ReX

Durée de vie du relais 200,000 commutations

Protection de tension Max — 36.5 V, min — 6.5 V

Courant de charge maximal 5A à 36V CC, 13A à 230V CA

Protection maximale de courant Non

Protection de température maximale 65°C à l'endroit d'installation

Fonction de compteur de puissance électrique Non

Vérification des paramètres de consommation d'énergie Tension

Temps de livraison du signal d'alarme 0.15 s

Alimentation électrique 7—24 V (CC uniquement)

Modes de fonctionnement ● Impulsion ● Bistable

État du contact ● Normalement ouvert ● Normalement fermé

Durée d'impulsion réglable 0.5 – 255 sec

Technologie radio Jeweller Portée de communication avec l'unité centrale — jusqu'à 1 000 m en espace ouvert; Communication bidirectionnelle entre les dispositifs Fréquences de fonctionnement — 868.0 - 868.6 MHz Puissance de sortie RF auto-ajustable — jusqu'à 25 mW; Cryptage par blocs basé sur l'algorithme AES Période de balayage des détecteurs — 12 - 300 s

Plage de température de fonctionnement 0°C à +64°C

Humidité admissible Jusqu'à 75%

Classe de protection du boîtier IP20

Anti-sabotage Protection contre la fraude Détection de brouillage

Paramétrage et test à distance +

Dimensions 39 × 33 × 18 mm

Poids 25 g

Garantie Remplacement et réparation dans les 24 mois suivant la date de vente.

Durée de vie 10 ans

Ensemble complet Relais Kit d'installation Guide de l'utilisateur

Conformité aux normes Directive relative aux équipements radio (RED): EN 300 220-1 V3.1.1, EN 300 220-2 V3.2.1; Directive RoHS : EN IEC 63000:2018; Directive CEM: EN 301 489-1 V2.2.3, EN 301 489-3 V2.1.1; Directive basse tension (LVD): EN 62479:2010, EN 60730-1:2016+A1:2019; FCC ID: 2AX5VRELAY-NA, 2AX5VRELAYJ1; IC ID: 26860-RELAYNA1, 26860-RELAYJ1; PSTI UK: Annexe 2

Documentation et Support

Feuille de spécification — 28-08-2024 — [TDS] Relay FR.pdf
