Compatibilité
Hubs: Hub Hybrid (4G), Hub Hybrid (2G), Hub 2 Plus Jeweller, Hub 2 (4G) Jeweller, Hub 2 (2G) Jeweller, Hub Jeweller; Extenders: ReX 2, ReX
Technologie de communication Jeweller
Technologie de communication sans fil propriétaire pour transmettre les alarmes et les événements.
Caractéristiques clés

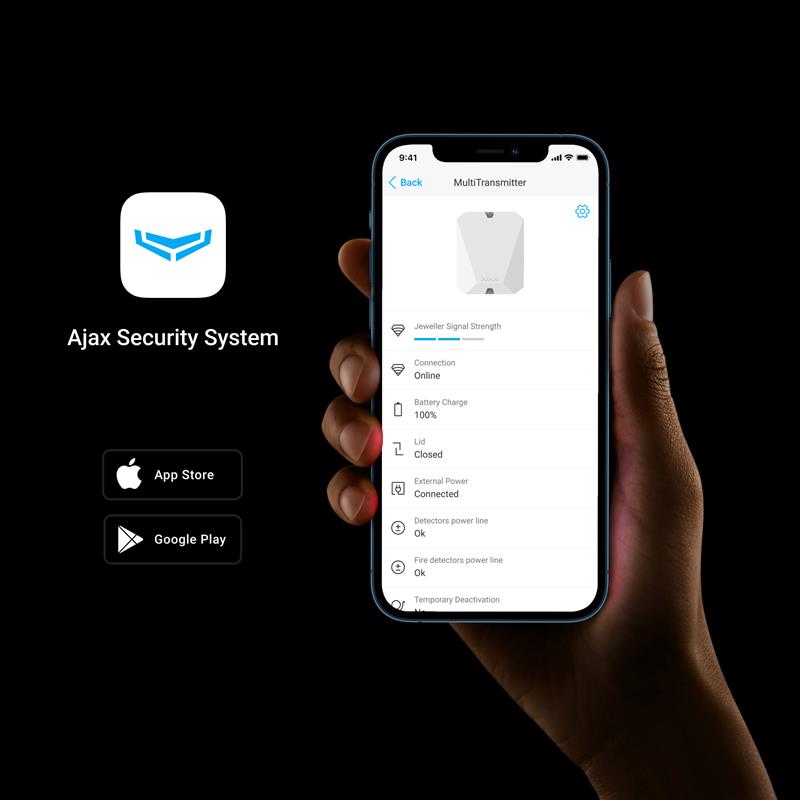

Communication bidirectionnelle. Protection avancée contre le sabotage. Chiffrement par bloc avec une clé dynamique. Notifications instantanées. Contrôle à distance et configuration dans les applications Ajax.
Bandes de fréquence
866,0 – 866,5 MHz, 868,0 – 868,6 MHz, 868,7 – 869,2 MHz, 905,0 – 926,5 MHz, 915,85 – 926,5 MHz, 921,0 – 922,0 MHz, dépend de la région de vente.
Puissance effective rayonnée maximale (ERP)
jusqu'à 20 mW
Modulation du signal radio
GFSK
Portée du signal radio
jusqu'à 2 000 m, entre un module d'intégration et une centrale (ou un répéteur de portée) en espace ouvert.
Communication cryptée
Toutes les données stockées et transmises sont protégées par un chiffrement par bloc avec une clé dynamique.
Saut de fréquence
Pour éviter les interférences radio et le brouillage.

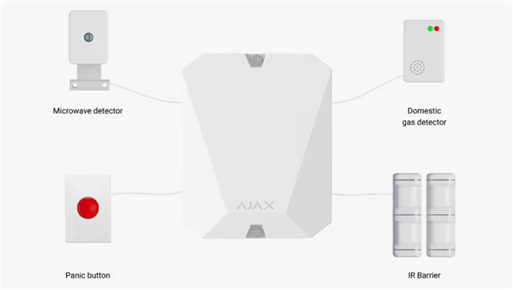

Connexion d'appareils câblés / Nombre de zones
18 zones câblées, plusieurs appareils peuvent être connectés à une zone. Le nombre d'appareils connectés dépend de leur consommation d'énergie.
Type de connexion
NC, NO, EOL, MultiTransmitter avec une version de firmware inférieure à 2.13. / NC, NO, EOL, 2EOL, 3EOL, MultiTransmitter avec une version de firmware 2.13 et supérieure. La centrale Hub ne prend pas en charge les types de connexion 2EOL et 3EOL. D'autres modèles de hub nécessitent la version de firmware OS Malevich 2.13 ou supérieure pour prendre en charge ces types de connexion.
Résistance EOL
de 1 kΩ à 7,5 kΩ avec un incrément de 100 Ω, MultiTransmitter avec une version de firmware inférieure à 2.13. La résistance EOL est mesurée automatiquement dans les applications Ajax PRO. / / de 1 kΩ à 15 kΩ pour chaque résistance, jusqu'à 30 kΩ de résistance totale, MultiTransmitter avec une version de firmware 2.13 et supérieure. La résistance est mesurée automatiquement pour chaque résistance EOL dans les applications Ajax PRO.
Longueur du câble
jusqu'à 400 m, lors de l'utilisation d'un câble signal avec un conducteur en aluminium plaqué cuivre de 0,22 mm².
Mode de fonctionnement
impulsion, bistable; ajusté par un PRO ou un utilisateur avec des droits d'administrateur dans l'application Ajax.
Types d'événements / 15 event types of wired devices
Alarme de sabotage, Intrusion, Incendie, Alarme auxiliaire, Bouton de panique, Alarme de gaz, Dysfonctionnement, Fuite, Bris de vitre, Haute température, Basse température, Masquage, Code de contrainte (ouverture), Vibration (capteur sismique), Personnalisé; Ajusté par un PRO ou un utilisateur avec des droits d'administrateur dans l'application Ajax.
Recommandations
L'appareil est alimenté par le secteur 100–240 V~ et est conçu pour une utilisation intérieure uniquement.
Alarme de sabotage
Deux dispositifs de sabotage pour détecter l'ouverture du boîtier MultiTransmitter et alerter en cas de détachement du mur.
Protection contre l'usurpation
avec l'authentification du module d'intégration
Détection de perte de communication
dans les 36 secondes, entre un hub ou un répéteur et MultiTransmitter. Le temps de détection dépend des paramètres Jeweller ou Jeweller/Fibra.
Détection instantanée de la perte de connexion filaire
courts-circuits et dysfonctionnements lors de l'utilisation du type de connexion EOL/2EOL/3EOL, dépend du type de connexion.
Alimentation MultiTransmitter
100–240 V~, 50/60 Hz
Type
type A, l'alimentation est utilisée à l'intérieur des locaux surveillés.
Plage de tension de fonctionnement de l'appareil
100–240 V~, 50/60 Hz
Consommation en courant au repos de l'appareil à la tension nominale
14.6 mA
Consommation maximale de courant de l’appareil à la tension nominale
69.6 mA
Alimentation de secours MultiTransmitter
12 V⎓, jusqu'à 7 Ah de capacité avec un cycle de charge complet de 30 heures maximum, consommation moyenne de MultiTransmitter à partir de la batterie de secours après la perte de l'alimentation principale jusqu'à 33 mA (sans détecteurs). Lors de l'utilisation d'une batterie de 7 Ah, le temps de fonctionnement minimum à une charge maximale de 1 A sera de 7 heures. Pour un travail autonome de 12 ou 24 heures, la charge maximale ne doit pas dépasser 0.55 A et 0.28 A, respectivement. La batterie de secours n'est pas incluse dans le kit.
Tension de batterie faible
11.4 V⎓
Tension de rétablissement de la batterie faible
12.6 V⎓
Tension de fin de vie de la batterie
11.1 V⎓
Tension d'ondulation maximale de la batterie, crête à crête
50 mV⎓
Niveau minimum d'énergie de la batterie de secours en état de charge
100%
Alimentation des appareils connectés
10.5–15 V⎓, jusqu'à 1 A de consommation de courant maximale totale, trois lignes d'alimentation alimentées par MultiTransmitter: une pour les détecteurs d'incendie, et deux pour d'autres appareils.
Dimensions
192 × 238 × 100 mm
Poids
805 g
Plage de température de fonctionnement
de −10 °C à +40 °C
Humidité de fonctionnement
jusqu'à 75%
Classe de protection
IP40, la nouvelle version du boîtier de MultiTransmitter Jeweller dispose de guides lumineux pour l'indication LED du module d'intégration, tandis que la version précédente a l'indicateur LED sur la carte.
Couleurs
Noir ou Blanc
Ensemble complet
Carte MultiTransmitter, Boîtier, Câble d'alimentation, Bloc de bornes à vis, Adaptateur (uniquement pour la conformité INCERT), Câble de connexion pour batterie 12 V⎓, Kit d'installation, Guide de démarrage rapide
Conformité aux normes
EN 50131 (Grade 2), PD 6662:2017
Garantie
24 mois
